자동 바 피더 소형 CNC 선반 기계

우리 회사는 CNC 선반 제조에 중점을 둡니다. 특히 자동 바 피더 소형 CNC 선반 기계의 우수한 구성 및 정밀 피팅은 소형 정밀 금속 부품을 정확하고 신속하게 생산합니다.

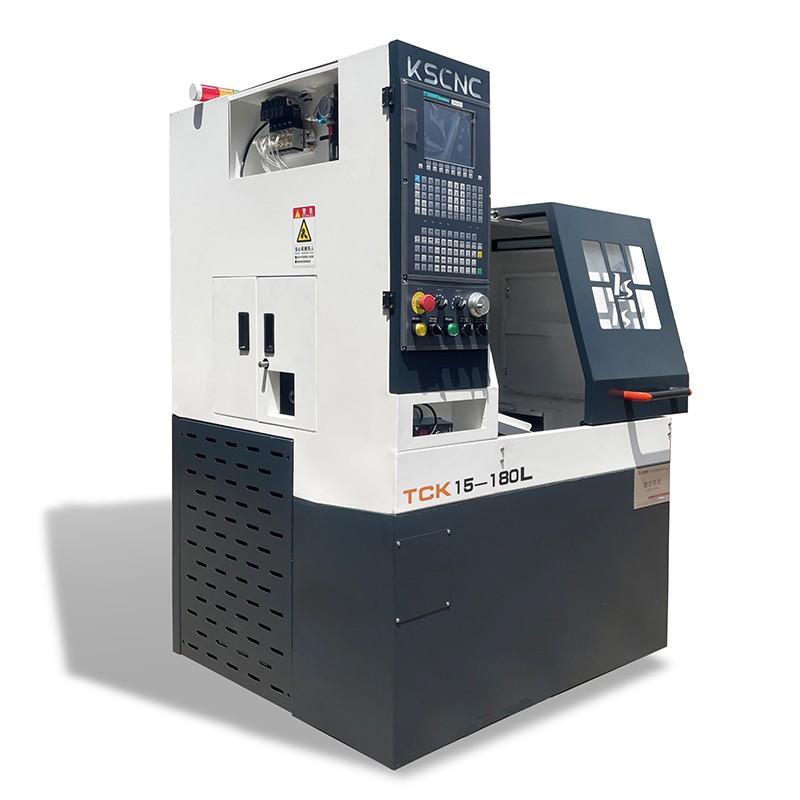

모델:TCK15-180L

문의 보내기

제품 설명

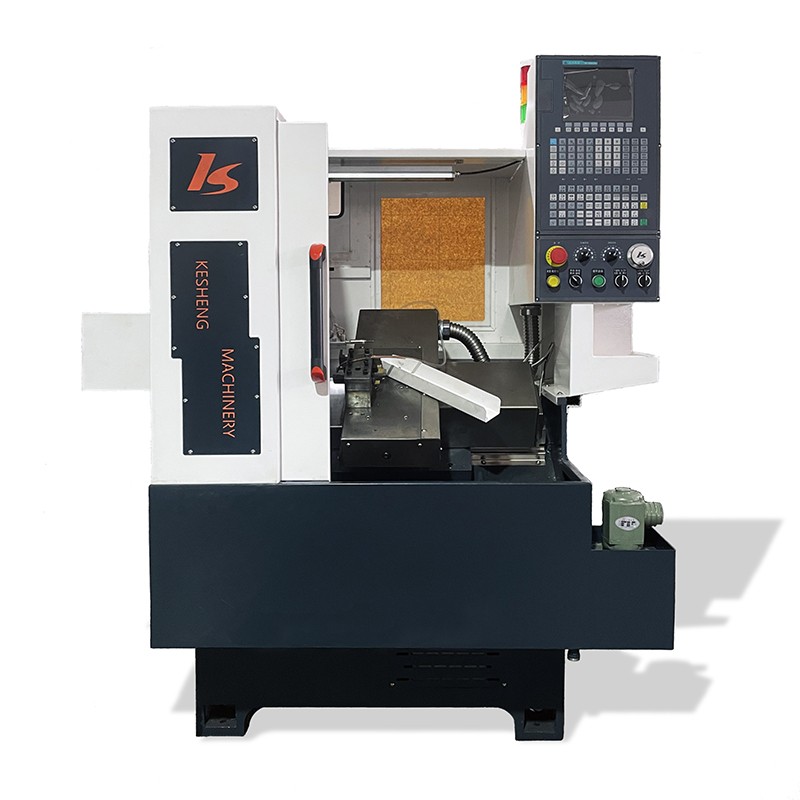

자동 바 피더 소형 CNC 선반 기계의 상세한 제품 소개

주조 베이스가 있는 고품질 자동 바 피더 소형 CNC 선반 기계는 강성과 내충격성 면에서 더 나은 성능을 발휘하며 칩 제거가 훨씬 더 쉽습니다.
우수한 구성(대만산 스핀들(6000RPM), 정밀 볼 스크류, 레일 캐리지, 반밀폐형 판금, 후방 시스템 패널 등)으로 훨씬 더 높은 가공 및 효율성이 보장됩니다. 이 기계는 소형 정밀 금속 부품 생산에 확실하고 쉽게 적용될 것입니다.

자동 바 피더 소형 CNC 선반 기계의 표준 구성

Spindleï¼대만 스핀들 유닛
시스템: Wind CNC 2000TBV
인버터 - SINEE
선형 가이드 CSK
베어링 - HRB
볼 스크류 QIJIAN/QIXUAN
모터, 서보 모터

자동 바 피더 소형 CNC 선반 기계의 매개변수

		단위	TCK15-180L	TCK25-180L
생산 능력	최대 침대 위로 그네	mm	Ï150	Ï150
	최대 크로스 슬라이드에서 스윙	mm	Ï60	Ï60
	처리 길이	mm	180	180
	디아. 스핀들 구멍의	mm	Ï15	Ï25
축	지그	해당 없음	콜레트	콜레트
	속도 범위	RPM	300-6000 (스핀들 유닛)	300-6000 (스핀들 유닛)
	최종 사양	해당 없음
급송	X축 빠른 이동 속도	m/분	15m	15m
급송	Z축 빠른 이동 속도	m/분	15m	15m
뇌졸중	X축 최대 여행	mm	180	180
뇌졸중	Z축 최대 여행	mm	180	180
정확성	X/Z 축 반복 위치 정확도	mm	0.005	0.005
모터	서보 모터	kw	1.5	1.5
기타	클램핑 모드	해당 없음	공압 클램핑	공압 클램핑
	공구 홀더	해당 없음	절단기 배열	절단기 배열
	도구 크기	mm	16	16
	로드된 도구 수	개	5	5
	전반적인 차원 (LWH)	mm	13509101560	13509101560
	높이(베이스에서 스핀들까지)	mm	970	970
	NW	킬로그램	700	700

자동 바 피더 소형 CNC 선반 기계의 기능

-캐스팅 베이스: 강성 및 내충격 성능 향상
-Slant Bed : 칩 제거 용이
-대만 스핀들: 6000RPM
-정밀 볼스크류, 레일캐리지 : 가공 정밀도 및 효율성 향상(소형 정밀 금속 하드웨어 부품 생산에 적합)
-실용적인 반밀폐형 판금 및 후진 System Panel 적용 : 편리한 조작
옵션 액세서리(진동판, 긴 조각용 랙): 짧은 조각 또는 긴 조각에 대한 자동 공급 및 처리가 가능합니다.

완성 된 제품
